Pengertian Dynamic Routing Adalah  Dynamic routing adalah sebuah router yang  memiliki dan membuat tabel routing secara otomatis,beda dengan Static Routing yang harus di konfigurasi secara manual

Ini adalah Contoh bentuk topologinya

Langkah pertama sebelum masuk ke Dynamic Routing adalah Konfigurasi ip pada setiap routernya dulu,untuk penjelasan tentang konfigurasi ip bisa liat disni

Router adittya1

Router adittya2

Router adittya3

Router adittya4

Setelah selesai menkonfig ipnya kita akan mulai menkonfig EIGRPnya,Sebelumnya saya akan menjelaskan fungsi ip loopback yang akan di gunakan di langkah selanjutnya

ip loopback adalah ip yang di gunakan sebagai router id,jadi ip loopback  pengati ip routernya apabila terjadi down pada interface

Router adittya1

oke saya akan menjelaskan kenapa di Router adittya1 network yang di daftarkan hanya 10.10.10.0 dan 1.1.1.1 (karena Network yang di daftarkan hanya network yang terhubung langsung pada Router tersebut).

Router adittya2

Beda dengan Router pertama,router ke 2 terhubung dengan dua Network yaitu 10.10.10.0 dan 20.20.20.0,Maka dari itu Router ke 2 memiliki 2 Netwrok yang harus di daftarkan.

Router adittya3

Router adittya4

Setelah selesai menkonfigurasi EIGRPnya kita akan melakukan pengetesan Ping kepada setiap Router

pastikan Semuanya Reply jika ada Router yang RTO (Request Time Out) mungkin ada yang salah pada saat menkonfig

Tahap Verifikasi

Sh ip route

Sh dhcp neighbors

Sh dhcp neighbors berfungsi untuk melihat interface mana yang terhubung dengan router tersebut

Sh ip eigrp traffic

Sh ip eigrp topology

Sekian sedikit Ilmu yang bisa saya sampaikan

Semoga Bermanfaat:)



  Kali ini saya akan membahas tentang Static router dan contohnya pada Cisco packet                    tracer(CPT)



 -Pengertian Static Router adalah mekanisme routing yang menggunakan table routing yang              dikonfigurasi  secara manual,Network Administator harus mendaftarkan setiap alamat IP yang tidak terhubung langsung ke router tersebut,Konsep dasar dari Routing adalah memforward packet berdasarkan Destination Address yang ada pada Header IP Packet,   Oke ini adalah contoh Static router pada Cisco packet tracer.



Berikut adalah contoh Topologinya

hal pertama yang harus dilalukan adalah Konfigurasi ipnya dulu pada setiap Router

Router 1

Router 2

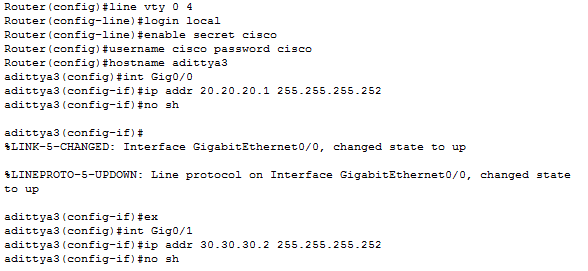

Router 3

Router 4

Saya menjelaskan perintah perintah pada router

line vty 0 4=untuk mengaktifkan password pada line virtual

username dan password=membuat username dan password untuk masuk ke router,agar router tidak bisa digunakan oleh orang lain

hostname=untuk merubah hostname pada di router

int Gig0/0=perintah untuk masuk ke interface Gig0/0

ip addr=perintah untuk menambahkan ip pada interface

no sh=no sh(no shutdown)agark router menjadi on

Menkonfigurasi Static Router

Router 1

Router 2

Router 3

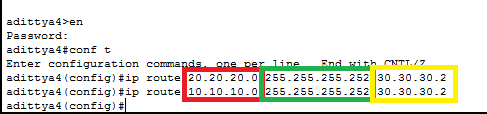

Router 4

Penjelasan

ip yang di kotak merah adalah ip Network yang di tuju

ip yang di kotak hijau adalah sub net yang di tuju

ip yang di kotak kuning adalah ip tetangga/next hop

Lalu cek hasil verifikasinya

cek hasil verifikasinyamenggunakan perintah sh ip route

jika sudah ada tanda S berarti network tersebut sudah terdaftar pada static router

Lakukan pengetesan ping

pastikan hasilnya reply semua,jika masih ada yang time out kemungkinan ada kesalahan pada konfigurasi

Sekian sedikit ilmu yang bisa saya bagikan

Semoga bermanfaat:)
